Van công nghiệp là gì? Hướng dẫn phân loại van công nghiệp?

Định nghĩa: Van công nghiệp, có tên tiếng anh là Industrial Valve, là thiết bị được sử dụng trong hầu hết các hệ thống đường ống dẫn công nghiệp như dẫn chất lỏng, chất khí, chất hơi,… với mục đích chung là đóng, mở, điều tiết & kiểm soát dòng chảy.

Van công nghiệp được sử dụng trong hầu hết tất cả các ngành công nghiệp như may mặc, xăng dầu, chăn nuôi, may mặc, hóa chất, xử lý nước, giải khát,…

Phân loại: Dựa vào cấu tạo và mục đích sử dụng, van công nghiệp được chia làm một số loại cơ bản sau đây:

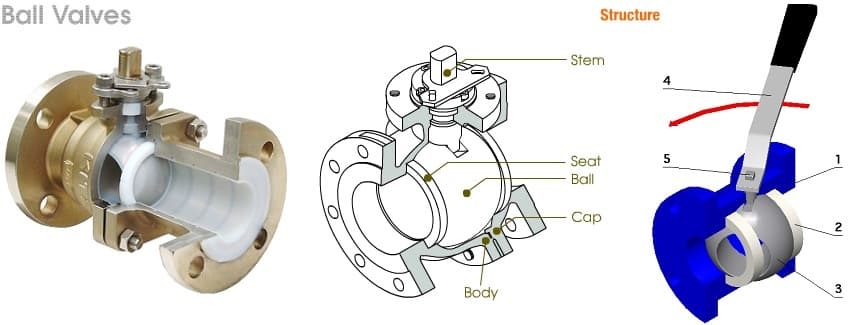

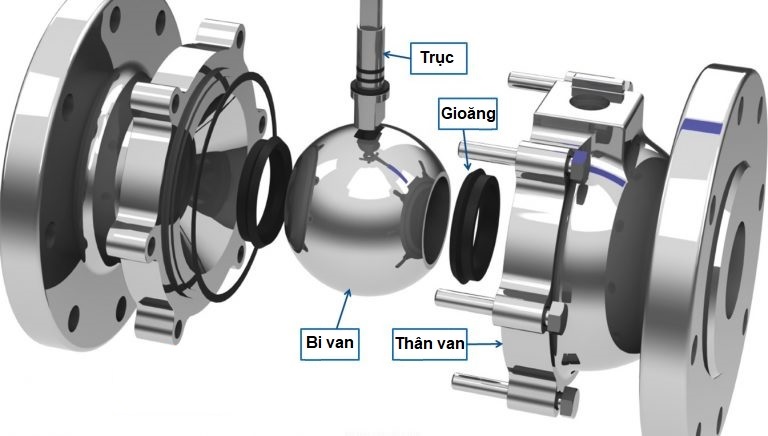

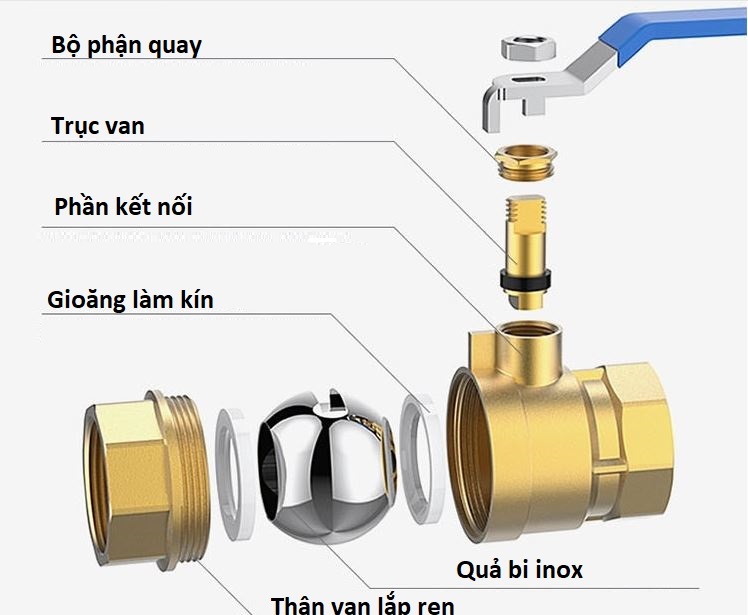

     1. Van bi(ball valve): Van bi có tên tiếng anh là Ball valve, là loại van hoạt động theo cơ chế sử dụng viên bi dạng rỗng phía bên trong thân van để đóng, mở, điều tiết dòng chảy thông qua phần tay điều khiển. Van bi hoạt động với mục đích chính là đóng, mở, điều tiết dòng chảy môi chất.

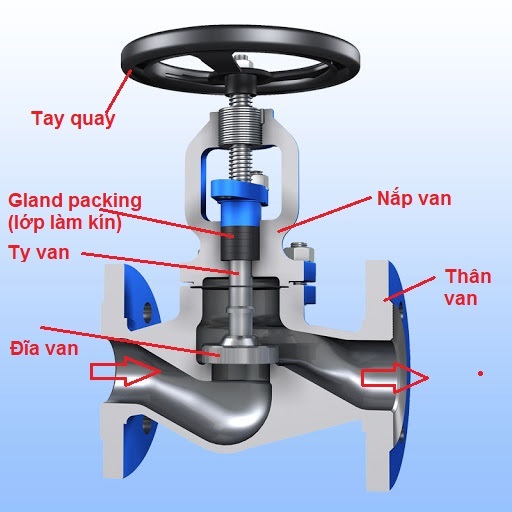

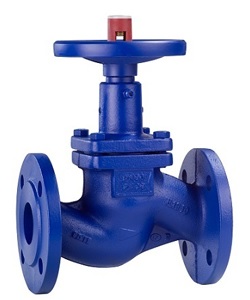

    2. Van cầu(globe valve): Van cầu có tên tiếng anh là Globe valve, là loại van được sử dụng phổ biến với mục đích đóng/mở hoặc điều tiết, kiểm soát dòng chảy môi chất. Van cầu hoạt động với phần đĩa van hình yên ngựa (hoặc hình chữ ngã) di chuyển lên xuống thông qua kết nối với tay điều khiển giúp dòng chảy môi chất lưu thông theo hình chữ “Z” và chỉ lưu thông theo một chiều nhất định

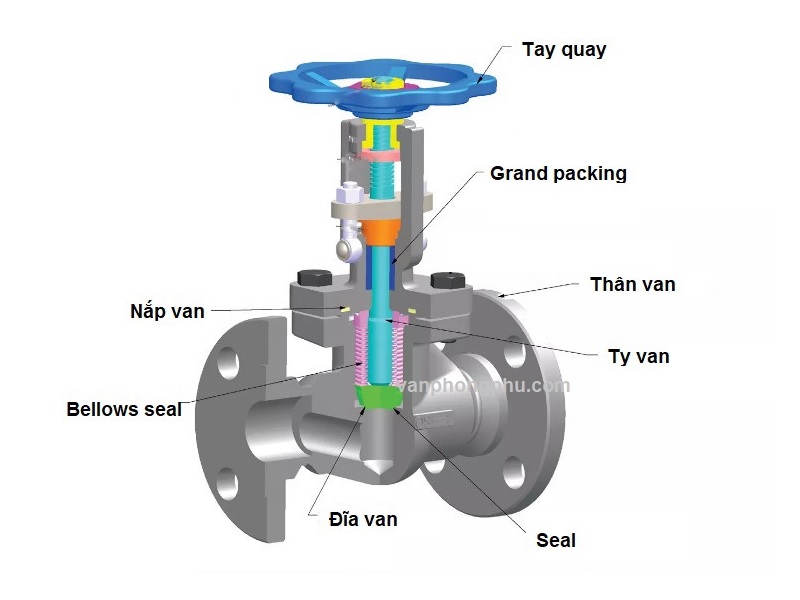

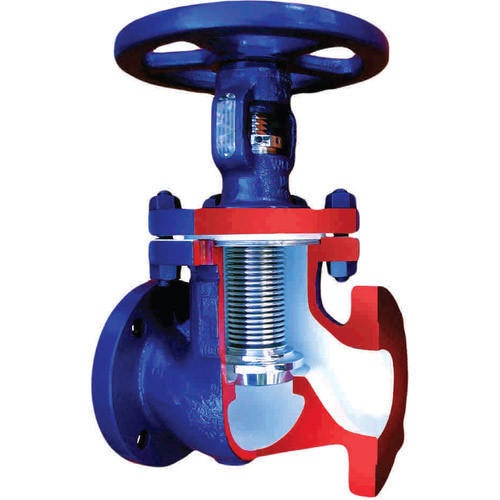

Van cầu dạng bellows seal là gì? là loại van cầu có thêm lớp bellows seal được bọc ngoài trụ van phía trên đĩa van, giúp ngăn lưu chất rò rỉ qua ty khi van mở. Van cầu dạng bellows seal sẽ tốt hơn van cầu không có bellows seal vì có đến hai lớp ngăn bảo vệ van chống rò rỉ khi mở van, đó là lớp bellows và tết chèn gland packing.

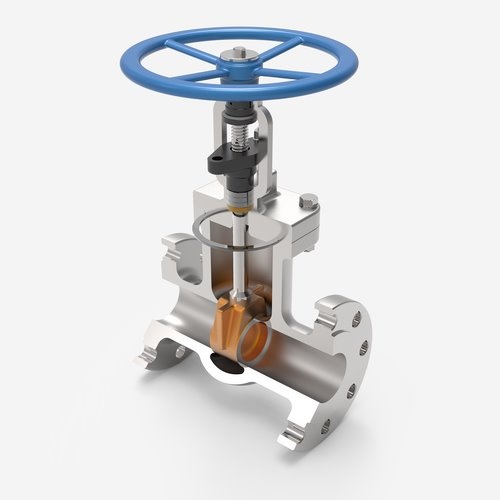

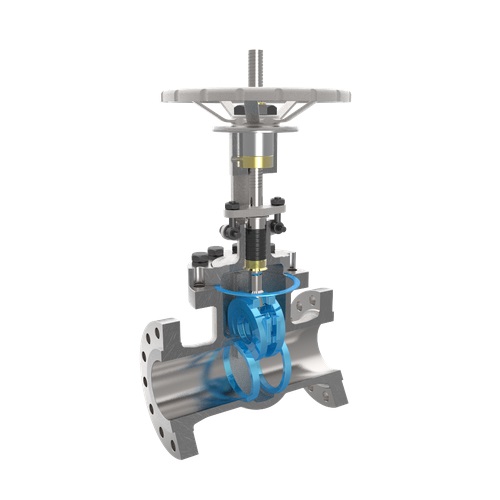

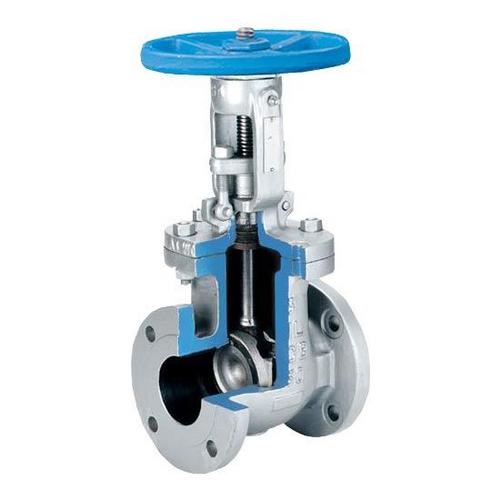

   3. Van cửa/ van cổng (gate valve): Van cổng có tên tiếng anh là Gate valve, là loại van được sử dụng phổ biến với mục đích đóng/mở dòng chảy môi chất, không được sử dụng nhiều để điều tiết dòng chảy, hoạt động với cơ chế phần đĩa van di chuyển lên xuống thông qua kết nối với tay điều khiển như một cánh cổng. Cũng vì lý do này mà nó được gọi là van cổng.

 4. Van một chiều (check valve): Van một chiều có tên tiếng anh là Check valve, là loại van có chức năng chính là chỉ cho môi chất lưu thông theo một chiều nhất định, không cho phép môi chất lưu thông theo chiều ngược lại. Vì vậy khi lắp đặt, cần lưu ý phải lắp đặt theo đúng chiều (thường sẽ có ký hiệu trên thân van). Van một chiều có nhiều loại, hoạt động theo nhiều cơ chế khác nhau, nhưng đều có một mục đích chung là không cho phép môi chất lưu thông theo chiều ngược lại.

   5. Van bướm(butterfly valve): Van bướm có tên là Butterfly valve, là loại van có cấu tạo đơn giản nhất trong các loại van công nghiệp, hoạt động đóng/mở dựa trên cơ chế đĩa van sẽ quay trên một trục tâm và chia đôi dòng chảy. Vì đặc điểm này nên cánh van thường bị ăn mòn do ma sát với đòng chảy ở vị trí tiếp xúc, và van bướm chỉ được dùng với mục đích đóng/mở mà không được dùng với mục đích điều tiết dòng chảy.

 6. Van giảm áp(Reducing valve): Van giảm áp có tên tiếng anh là Pressure Reducing Valve, được sử dụng để giới áp suất đầu ra để đảm bảo an toàn cho hệ thống. Van giảm áp hoạt động dựa trên nguyên lý khác biệt về trọng lượng do dung chất tạo ra trên đĩa đệm và trên piston. Khi trên đĩa đệm và trên piston có tỷ lệ và khác biệt về đường kính, chúng ta sẽ có hai dao động trái ngược nhau có cùng trọng lượng nhưng khác nhau về áp lực. Để điều chỉnh áp lực đầu ra ta phải có sự tác động của lò xo hoạt động cùng chiều với chiều nước ở phía đầu vào của van. Do có trọng lượng đối xứng và áp lực lớn hơn lên piston nên làm cho van giảm áp đóng lại.

7. Van an toàn(Safety releif valve): Van an toàn có tên tiếng anh là Pressure Safety Valve, là loại van được sử dụng để bảo vệ các hệ thống khỏi sự tăng áp vượt quá giá trị đã cài đặt. Khi áp suất tăng vượt quá giá trị hoạt động cho phép, van an toàn sẽ mở và xả áp, nhằm mục đích đưa hệ thống về trạng thái ổn định ban đầu.
