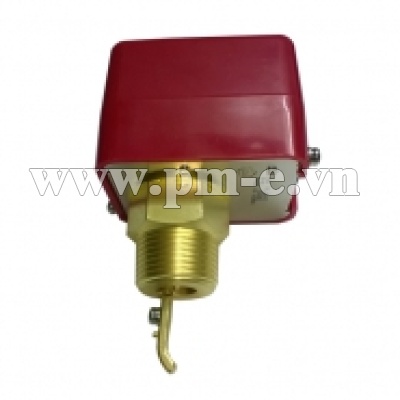

Công tắc dòng chảy WATERFLOW DETECTOR

  • Công tắc dòng chảy WATERFLOW DETECTOR

  • Danh mục: PHỤ KIỆN KHÁC
  • Nhãn hiệu: WEFLO-TRUNG QUỐC
  • Giá:
  • Model: WATERFLOW DETECTOR
  • Size:
  • Số lượng:
  • Mua ngay Thêm vào giỏ
THÔNG TIN SẢN PHẨM.

Công tắc dòng chảy / Công tắc báo dòng chảy

Cung cấp công tắc báo dòng chảy.  Cảm biến báo dòng chảy nước trong đường ống, cảm biến báo dòng chảy nước trong đường ống. Công tắc báo nước trong ống, công tắc báo nước chảy, cảm biến báo nước chảy trong ống. công tắc dòng chảy là gì?

1 Công tắc dòng chảy, công tắc báo dòng chảy.

1.1 Thông số kỹ thuật của công tắc lưu lượng.

1.2 Thông số kích thước của cảm biến dòng chảy, công tắc báo dòng chảy.

1.3 Cấu tạo và cách lắp đặt công tắc dòng chảy, báo dòng chảy trên đường ống.

1.4 Hướng dẫn đấu nối điện cảm biến dòng chảy với mô tơ.

1.5 Clip hướng dẫn chi tiết.

2 Công tắc dòng chảy, công tắc báo dòng chảy lưu lượng thấp.

2.1 Công tắc báo nước chảy lưu lượng thấp.

2.2 Cảm biến nước chảy lưu lượng thân đồng.

2.3 Công tắc dòng chảy, công tắc báo dòng chảy không tiếp xúc trên đường ống.

Công tắc dòng chảy, công tắc báo dòng chảy.

Là loại công tắc cho bất kỳ loại chất lỏng nào.  Báo dòng chảy trong môi trường áp suất, môi trường nước muối, dầu…

Sử dụng trong việc bảo vệ bơm nước, tránh được tình trạng bơm chạy không tải gây quá nhiệt và cháy máy bơm nước.

Khi bơm nước khởi động, nếu có nước thì tạo ra trong đường ống một dòng chảy. Nó tác động vào lá đo của cảm biến, làm công tắc bên trong tác động. Có thể sử dụng tiếp điểm này để kích hoạt một timer. Nếu trong một khoảng thời gian tiếp điểm này không tác động thì timer sẽ ngắt bơm nước không cho hoạt động.

Công tắc dòng chảy, công tắc báo dòng chảy Honeywell

Thông số kỹ thuật của công tắc lưu lượng.

  • Áp suất cho phép hoạt động: 10Kgf/cm2 (1MPa).
  • Chu kỳ đóng mở: 500K lần.
  • Nhiệt độ môi trường chất lỏng: Tối đa là 100 độ C.
  • Vật liệu que báo: Niken.
  • Vật liệu vỏ bên ngoài: ABS.– Điện áp: AC 250.
  • Dòng điện định mức AC: 2.5A (cho tải trở), 22A (cho đèn), 2.5A (cho motor).
  • Dòng điện định mức DC: 230VDC – 0.15A (chỉ sử dụng cho tải trở).



Cảm biến đi kèm nhiều lá đo với độ dài khác nhau, tùy vào kích thước đường ống ta chọn lá đo cho phù hợp.







Thông số kích thước của cảm biến dòng chảy, công tắc báo dòng chảy.

Thông số kích thước của công tắc báo dòng chảy

Cấu tạo và cách lắp đặt công tắc dòng chảy, báo dòng chảy trên đường ống.

Cắt đôi đường ống và gắn một co chữ T vào.  Hai đầu nối vào đường ống, đầu còn lại gắn công tắc dòng chảy với lỗ kết nối ren 3/4 inch..

Bên trong công tắc sẽ đưa ra cho chúng ta 2 đầu dây ra để mắc nối tiếp với thiết bị điện. Tiếp điểm thường đóng hoặc thường mở, chúng ta có thể tùy chọn theo ứng dụng.

Cấu tạo và cách lắp đạt công tắc dòng chảy trên đường ống

Lắp đặt đúng cách trên đường ống.

Chú ý khi lắp đặt trên các ống có nhiều co, phải đảm bảo khoảng cách từ co đến công tắc cho phù hợp như trên hình.

Cấu tạo bên trong công tắc nước chảy.

Hiện nay trên thị trường có những hàng giá rẻ, nhìn bên ngoài thì rất giống, bên trong thì rất đơn giản.

Công tắc dòng chảy, công tắc báo nước chảy

Phân biệt công tắc dòng dảy giá rẻ, kém chất lượng.

Đối với công tắc dòng chảy VELT-FS34 của chúng tôi có cấu tạo phức tạp nhằm cải thiện độ chính xác cao và độ bền theo thời gian. Cụm công tắc lớn giúp công tắc chịu tải cao hơn, đi kèm vít chỉnh độ nhạy của lá cản.

Vì vậy mọi người cần cân nhắc trước khi mua công tắc dòng chảy hàng giá quá rẻ.



Hướng dẫn đấu nối điện cảm biến dòng chảy với mô tơ.

Sơ đồ đấu nối công tắc dòng chảy

Sơ đồ đấu nối báo dòng chảy.

Khi công tắc bật motor kích hoạt, bộ hẹn giờ cũng được kích hoạt. Điện qua công tắc Timer NC  làm motor khởi động và bơm nước. Khi có nước chảy trong đường ống thì công tắc dòng chảy kích hoạt duy trì trạng thái.

Công tắc Timer NC sẽ ngắt ra trong một khoảng thời gian cài đặt. Nếu nước trong đường ống không chảy thì motor cũng ngừng chạy theo tiếp điểm Timer NC.

Clip hướng dẫn chi tiết.







Đối với các ứng dụng có dòng nước chảy yếu, lưu lượng thấp.  Không có khả năng tác động được lá cảm biến thì không thể xài công tắc trên thì chúng ta phải sử dụng qua cảm biến báo nước chảy.

Công tắc dòng chảy, công tắc báo dòng chảy lưu lượng thấp.



Model: VELT-FS10-P

Các loại công tắc nước chảy dưới đây sử dụng cho các loại bơm nước có lưu lượng thấp. Mọi người tham khảo thông số lưu lượng tối đa của từng loại mà áp dụng cho bơm cửa mình. Còn nguyên lý hoạt động thì như loại công tắc nước bên trên.



Cảm biến báo nước chảy loại thân nhựa.

Sản phẩm Công tắc dòng chảy  hoạt động theo nguyên tắc cảm biến từ. Khi nước chảy thì tác động nam châm bên trong để tác động công tắc từ bên ngoài.

1. tổng chiều dài của công tắc: 62mm.

2. Lưu lượng bắt đầu: 1-1,5L / phút.

3. lưu lượng tối đa: 9L / phút.

4. điện áp chịu được tối đa: 1.2MPa.

5. nhiệt độ làm việc: -20-60 ° C.

6. Sử dụng cho ống 10mm.

7. Dòng định mức: 0.3A (lưu ý: chỉ kích cho tải relay kiếng, không xài cho contactor hoặc tải như motor, còi hú…)

– Điện áp 5~30VDC

Công tắc báo nước chảy lưu lượng thấp.

Model:

VELT-FS21-P – phi 21mm

VELT-FS27 -P – phi 27mm

Cảm biến nước chảy thân nhựa, ren 21mm và ren 27mm.



2. Lưu lượng bắt đầu: 1,5-2L / phút.

3. lưu lượng tối đa: 20L / phút.

4. điện áp chịu được tối đa: 1.2MPa.

5. nhiệt độ làm việc: -20-60 ° C.

6. Sử dụng cho ống 27mm.

7. Dòng định mức: 0.3A ((lưu ý: chỉ kích cho tải relay kiếng, không xài cho contactor hoặc tải như motor, còi hú…)

8. Điện áp DC 0~36VDC, AC220V.



Cảm biến nước chảy lưu lượng thân đồng.

Model: VELT-FS21-C – phi 21 mm.



Công tắc dòng chảy, công tắc báo dòng chảy lưu lượng thấp

2. Lưu lượng bắt đầu: 1-1.5L / phút.

3. lưu lượng tối đa: 12L / phút.

4. điện áp chịu được tối đa: 1.2MPa.

5. nhiệt độ làm việc: -20-60 ° C.

6. Sử dụng cho ống 21mm.

7. Dòng định mức: 0.3A . (lưu ý: chỉ kích cho tải relay kiếng, không xài cho contactor hoặc tải như motor, còi hú…)

8. Điện áp  DC220V.

Công tắc dòng chảy, công tắc báo dòng chảy không tiếp xúc trên đường ống.

Đây là loại công tắc báo nước, không phải nước chảy, miễn có nước là báo, dạng không tiếp xúc.

Khi nước có trong đường ống thì sẽ báo tín hiệu.

Có thể áp dụng trong một và trường hợp

Cảm biến báo mức nước

Cảm biến báo mức nước.

Nguồn cấp: 24VDC

Ngõ ra: NPN hoặc PNP 24vdc.

WFS-1001, WFS-1001
