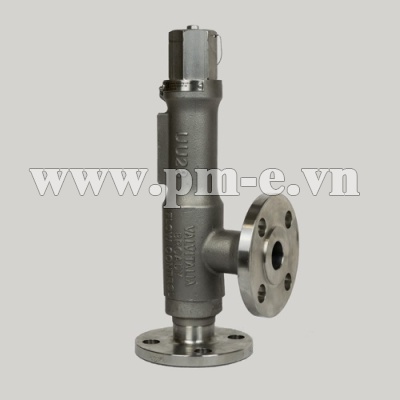

VAN AN TOÀN KIỂU LÒ XO LOẠI 3600
NHÃN HIỆU: BROADY - XUẤT XỨ: ANH (MADE IN UK)
MODEL: TYPE 3600
BROADY LOẠI 3600
VAN XẢ AN TOÀN
Van giảm áp an toàn Kiểu 3600 được thiết kế để có một 'mô phỏng' ngắn, sau đó mở nhanh đến vị trí mở hoàn toàn và đặt lại chỗ ngồi ở áp suất được kiểm soát. Khi van ở vị trí được nâng lên hoàn toàn, khu vực xả được kiểm soát bởi lỗ khoan của vòi phun, điều này đảm bảo rằng các tính toán lưu lượng cho các phương tiện khác nhau có thể được thực hiện một cách đáng tin cậy.
Van được cung cấp với các kích thước từ ½ ”đến 1” và có thể được sản xuất bằng Thép Đúc hoặc Thép không gỉ (các vật liệu khác có sẵn theo yêu cầu) với các đầu được vặn xoắn nam x nữ, nữ x nữ hoặc mặt bích theo yêu cầu của khách hàng.
Van cũng có thể được cung cấp với một thiết bị nâng đòn bẩy đóng gói, một công tắc giới hạn để chỉ ra việc đóng và mở van, hoặc một vòng điều chỉnh để điều chỉnh giới hạn của lò xo đến điểm cài đặt, để dễ dàng đặt lại.
Dưới đây là tóm tắt ngắn gọn về Van hồi lưu an toàn Kiểu 3600 của chúng tôi.
Kích thước
1/2 "x 1", 3/4 "x 1", 1 "x 1"
Tiêu chuẩn thiết kế
ASME Phần VIII Phần 1 (Phiên bản mới nhất)
API 520 (Phiên bản mới nhất)
Mặt bích:
Phù hợp với ASME B16.5, DIN EN 1092-1 hoặc JIS 2220
(Các tiêu chuẩn / tùy chọn khác có sẵn theo yêu cầu)
Kết nối bắt vít
NPT hoặc BSP
(Nam x Nữ hoặc Nữ x Nữ)
Vật liệu
Thép carbon, thép không gỉ, song công, siêu song công, Inconel và hơn thế nữa
Chỉ định lỗ xả:
Chất lỏng 0,110 / Khí 0,132 inch vuông.
Áp suất đặt
0,34 Barg đến 290 Barg
Lưu chất:
Các ứng dụng khí, lỏng và hơi
GIỚI HẠN & TIÊU CHUẨN
Áp suất đặt tối thiểu: 0,4 Barg
Áp suất đặt tối đa: 150 Barg
Tiêu chuẩn thiết kế:
API 520
Vật liệu xây dựng:
Gunmetal
Thép đúc
Đồng nhôm
Monel
Hastelloy
Inconel
Các tính năng chính:
Van an toàn xả kiểu full lift
Dịch vụ khí, chất lỏng và hơi
Nổ ngắn / Thiết kế mở nhanh
