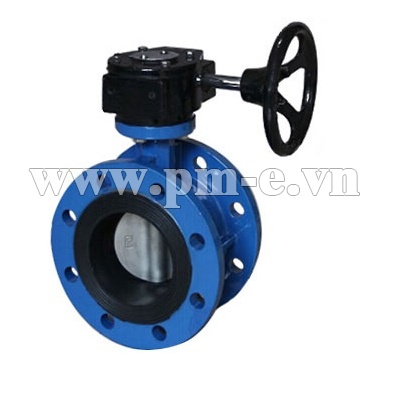

VAN BƯỚM THÂN GANG, NỐI BÍCH, TAY QUAY
Main parts and materials
NO.
|
Part name
|
Material
|
||
1
|
Body
|
Ductile Iron
|
||
2
|
Seat
|
EPDM
|
||
3
|
Disc
|
Ductile Iron
|
||
4
|
Taper Pin
|
Carbon Steel
|
||
5
|
Bushing
|
Brass
|
||
6
|
O Ring Shaft Seal
|
EPDM
|
||
7
|
Bols
|
Carbon Steel
|
||
8
|
Shaft
|
Stainless Steel
|
||
9
|
Key
|
Carbon Steel
|
||
9
|
Gear box
|
Cast Iron
|
Outline and connecting measurement
DN
|
L
|
D
|
D1
|
n-do
|
50
|
108
|
165
|
125
|
4-18
|
65
|
112
|
185
|
145
|
4-18
|
80
|
114
|
200
|
160
|
8-18
|
100
|
127
|
220
|
180
|
8-18
|
125
|
140
|
250
|
210
|
8-18
|
150
|
140
|
285
|
240
|
8-22
|
200
|
152
|
340
|
295
|
12-22
|
250
|
165
|
405
|
355
|
12-26
|
300
|
178
|
460
|
410
|
12-26
|
350
|
190
|
520
|
470
|
12-28
|
400
|
216
|
580
|
525
|
16-30
|
450
|
222
|
640
|
585
|
20-30
|
500
|
229
|
710
|
650
|
20-33
|
600
|
267
|
840
|
770
|
24-36
|
700
|
292
|
910
|
840
|
24-36
|
800
|
318
|
1025
|
950
|
24-40
|
900
|
330
|
1125
|
1050
|
28-40
|
1000
|
410
|
1255
|
1170
|
28-42
|
1200
|
470
|
1485
|
1390
|
32-48
|
