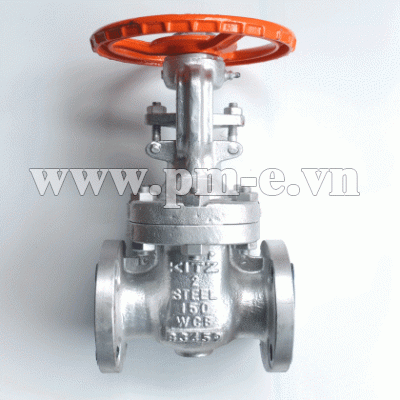

Van Cổng Thép KITZ 150SCLS ANSI Class 150 RF – OS&Y Rising Stem Gate Valve Nhật Bản

Van cổng thép KITZ 150SCLS là dòng van công nghiệp cao cấp được sản xuất bởi KITZ Nhật Bản – thương hiệu nổi tiếng toàn cầu trong lĩnh vực van công nghiệp. Sản phẩm được thiết kế theo tiêu chuẩn ANSI Class 150 RF, kiểu ty nổi OS&Y (Outside Screw & Yoke), phù hợp cho các hệ thống yêu cầu độ an toàn cao, khả năng chịu nhiệt và áp suất lớn.

Với kết cấu thép carbon chất lượng cao cùng thiết kế bolted bonnet chắc chắn, van cổng KITZ 150SCLS mang lại độ bền vượt trội và khả năng vận hành ổn định trong các môi trường công nghiệp khắc nghiệt như dầu khí, hơi nóng, hóa chất và năng lượng.

Thông Số Kỹ Thuật Van Cổng Thép KITZ 150SCLS

• Model: 150SCLS

• Loại van: Van cổng thép / Van chặn thép

• Kiểu thiết kế: OS&Y (Outside Screw & Yoke), Rising Stem, Bolted Bonnet

• Kích cỡ: DN50 – DN600 (2" – 24")

• Kiểu kết nối: Mặt bích ANSI Class 150 RF

• Áp suất làm việc tối đa: 19.66 kgf/cm² (~19.3 bar)

• Nhiệt độ làm việc tối đa: 538°C

• Tiêu chuẩn thiết kế: API 600, ASME B16.34

Vật liệu chế tạo

• Thân van: Thép carbon ASTM A216 Gr. WCB

• Nắp van (Bonnet): Thép WCB dạng bolted bonnet

• Trục van (Stem): Inox A182 Gr. F6a

• Đĩa van (Disc): Inox A182 Gr. F6a (size 2"–4") / WCB + 13Cr (size 5"–12")

• Vòng làm kín (Seat Ring): A105 + HF hoặc A106 Gr. B + HF

• Vật liệu làm kín (Packing): Graphite mềm chịu nhiệt cao

Đặc Điểm Nổi Bật Của Van Cổng Thép KITZ 150SCLS

Thiết Kế OS&Y Ty Nổi An Toàn

Cơ cấu ty nổi giúp người vận hành dễ dàng nhận biết trạng thái đóng/mở của van. Khi van mở, trục van sẽ nâng lên rõ ràng; khi đóng, trục hạ xuống, đảm bảo kiểm soát vận hành chính xác và an toàn.

Khả Năng Chịu Nhiệt Và Áp Suất Rất Cao

Với khả năng làm việc lên đến 538°C, van phù hợp cho các hệ thống hơi quá nhiệt, dầu nóng, khí nén và môi trường công nghiệp nặng.

Kết Cấu Thép Carbon Siêu Bền

Thân van bằng thép đúc ASTM A216 WCB giúp tăng độ bền cơ học, chịu va đập và áp lực cao trong thời gian dài.

Thiết Kế Bolted Bonnet Dễ Bảo Trì

Cấu trúc nắp van bắt bulong giúp tháo lắp, bảo dưỡng và kiểm tra dễ dàng mà không ảnh hưởng đến toàn bộ hệ thống đường ống.

Độ Kín Cao Theo Tiêu Chuẩn API 600

Thiết kế seat và disc đạt tiêu chuẩn API 600 giúp đảm bảo độ kín cao, hạn chế rò rỉ và tăng hiệu suất vận hành.

Nguyên Lý Hoạt Động Van Cổng Thép KITZ

Van hoạt động theo nguyên lý nâng/hạ đĩa van để điều tiết hoặc đóng hoàn toàn dòng chảy:

• Khi mở van: trục nâng đĩa lên khỏi dòng chảy, cho phép lưu chất đi qua tối đa

• Khi đóng van: đĩa hạ xuống chắn hoàn toàn dòng chảy

• Van không khuyến khích sử dụng để điều tiết lưu lượng trong thời gian dài vì có thể gây mài mòn đĩa và seat

Ứng Dụng Của Van Cổng Thép KITZ 150SCLS

Van cổng thép KITZ được ứng dụng rộng rãi trong nhiều ngành công nghiệp quan trọng:

Ngành Dầu Khí – Hóa Chất

• Đường ống dẫn dầu thô, khí gas, hóa chất công nghiệp

Hệ Thống Hơi Nóng – Lò Hơi

• Hơi quá nhiệt, hệ thống nồi hơi áp suất cao

Hệ Thống PCCC

• Hệ thống phòng cháy chữa cháy trong nhà máy và tòa nhà công nghiệp

Hệ Thống Nước – Thủy Điện

• Cấp thoát nước, hệ thống đường ống thủy điện và công nghiệp nước

Ngành Năng Lượng

• Nhà máy nhiệt điện, điện khí, hệ thống năng lượng công nghiệp

Ưu Điểm Khi Sử Dụng Van KITZ 150SCLS

• Thương hiệu KITZ Nhật Bản uy tín toàn cầu

• Chịu nhiệt và áp suất rất cao

• Độ kín và độ an toàn vận hành vượt trội

• Tuổi thọ dài, ít bảo trì

• Phù hợp nhiều môi trường công nghiệp nặng

• Thiết kế tiêu chuẩn quốc tế API 600 / ANSI B16.34

• Dễ lắp đặt và thay thế

Tình Trạng Và Chứng Từ

• Hàng có sẵn

• CO, CQ đầy đủ

• Bảo hành 24 tháng
